全网最全数据可视化基本套路总结,这33种常用图形你都知道吗?

标签: 数模竞赛

社区小助手 2023-06-29 17:48:16

本文来源:公众号“生信宝典”


数模竞赛的论文里常常会遇到需要数据可视化的情况,因为图表能更直观清晰的表述问题。评阅老师需要在短时间内阅读大量的论文,此时就需要简单易懂且漂亮的图表来抓住老师的眼球。


首先从维基百科上搬出数据可视化的概念:

数据可视化是关于数据的视觉表现形式的研究;其中,这种数据的视觉表现形式被定义为一种以某种概要形式抽提出来的信息,包括相应信息单位的各种属性和变量。简单来说,数据可视化就是用图形的方式来表征数据的规律。


首先要明确几点:

1.数据可视化从来不止是表层的东西,数据分析才是核心。就像一个人,不一定长得漂亮人格就高尚,也不一定长得不好看人格就低下。而应该反过来,只有数据分析内涵丰富、价值高,数据可视化才能内容丰富、有价值。

2.在一个看脸的世界,只有把数据可视化做得漂亮才更能吸引别人的注意;只有把数据可视化做得简单易懂,他们才能理解数据分析的内涵。

3.对于数据可视化,最重要的东西从来不是图形、工具、配色这些套路性的东西,而在于创意和灵感。但创意和灵感的前提,还是要以实用为主,所以掌握套路还是很必要的。


本文旨在总结数据可视化基本套路,理解了本文的内容,在此基础上加上自己的创意,数据可视化部分就会变得比较亮眼。熟悉了套路怎么看,再结合专业知识,就可以解释可视化结果了。


常用图形

散点图

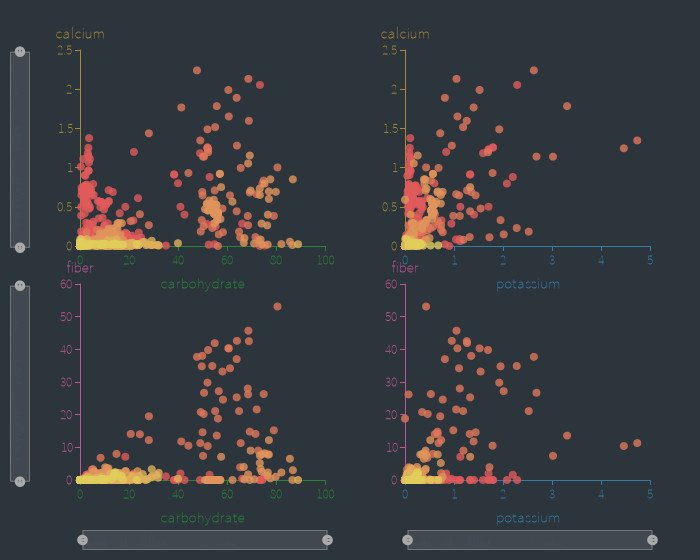

散点图用来表征两个(如果多个就分面,如上图)数值型变量间的关系,每个点的位置(即x轴和y轴坐标)映射着两个变量的值。当然对于三个数值型变量,也有三维散点图,不过用得不多。

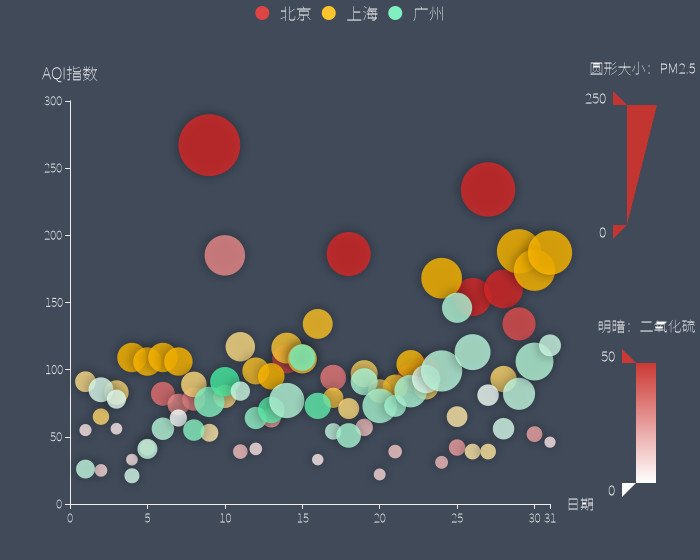

气泡图


在散点图的基础上加一个维度,把各个点的面积大小映射一个新的变量,这样不仅点的位置还有大小表示数据特征。

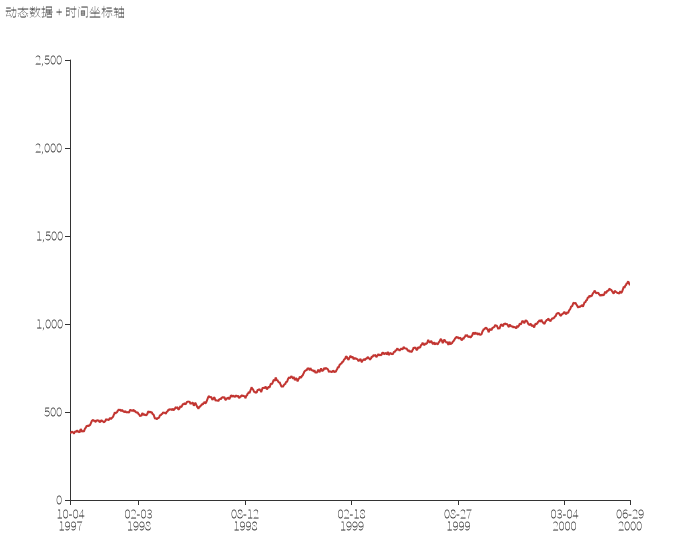

折线图


把散点图各个散点用折线连接起来就成了折线图,当然不仅仅只是为了好看,当散点越多,折线就越平滑地趋近于曲线,能更加贴切地反映连续型变量的规律。

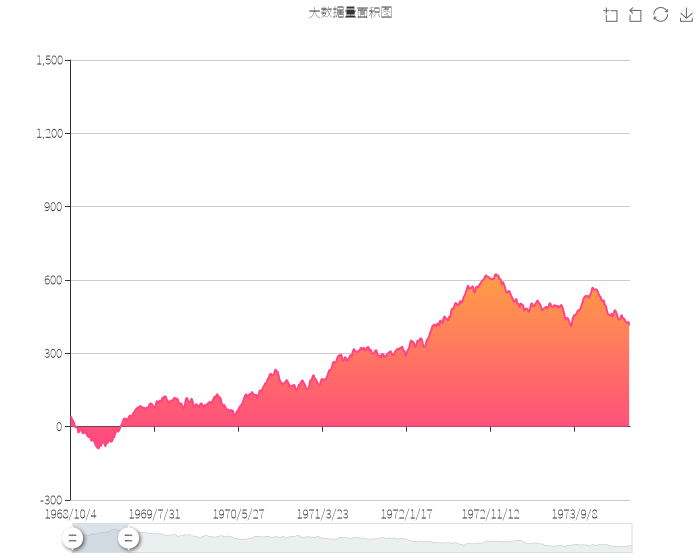

面积图


把折线图进一步往坐标轴投影就成了面积图,本质其实跟折线图没区别,只是看起来更加饱满一点。


柱状图

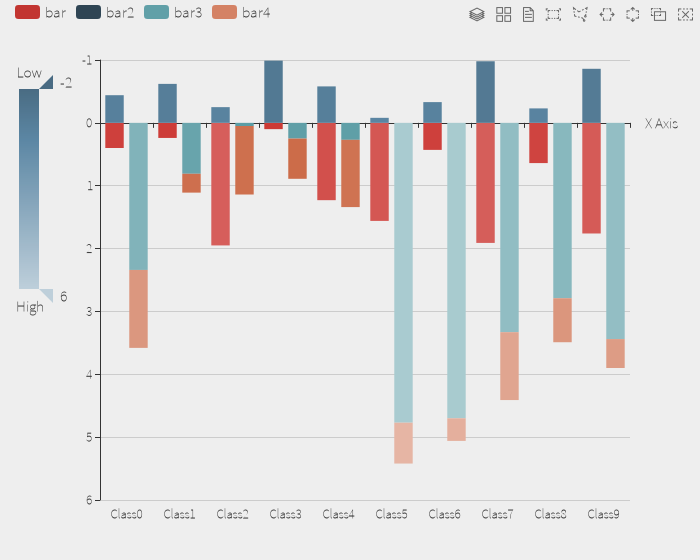

柱状图是一种用得很广泛的图形,它表征分类型变量 vs 数值型变量的关系。如果分类型变量的每一个取值还能继续分类,那么简单的柱状图就变成了复杂的柱状图,每一个类别仅由一根柱变成多根柱,多根柱可以串列,也可以并列。

值得一提的是,柱状图一般需要排序:如果分类型变量是有序的,按照它本身的顺序排列即可;如果分类型变量无序,那么则根据数值型变量的大小进行排序,使柱状图的高度单调变化。(排序的宗旨是直观的表达出想展示的规律)

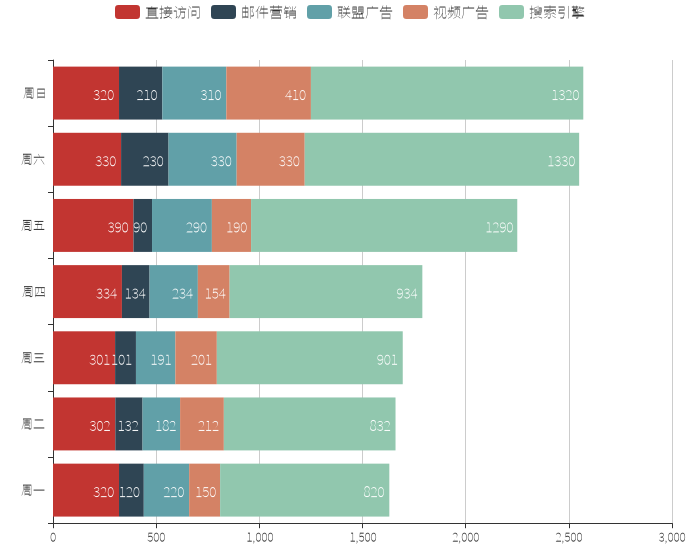

条形图


只不过把柱状图坐标旋转一下,竖着的变成横着的,这个可根据版面自由选择。上图示例就是串列的堆叠条形图。

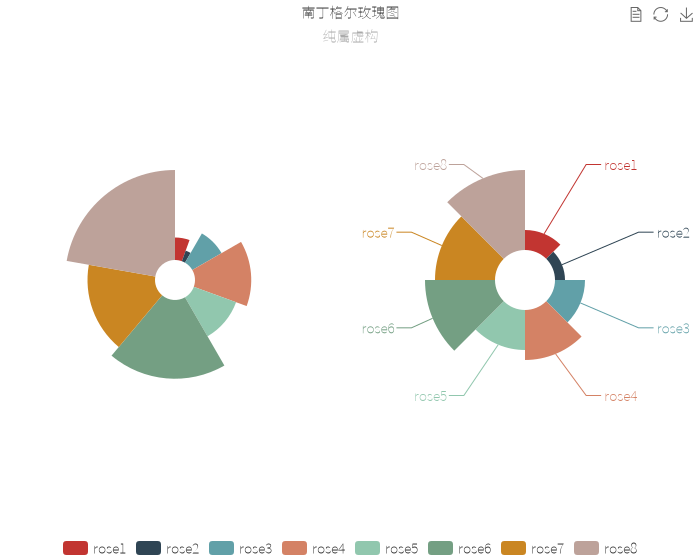

南丁格尔玫瑰图


本质还是柱状图,只不过把直角坐标系映射成极坐标系。看起来比柱状图更美观。

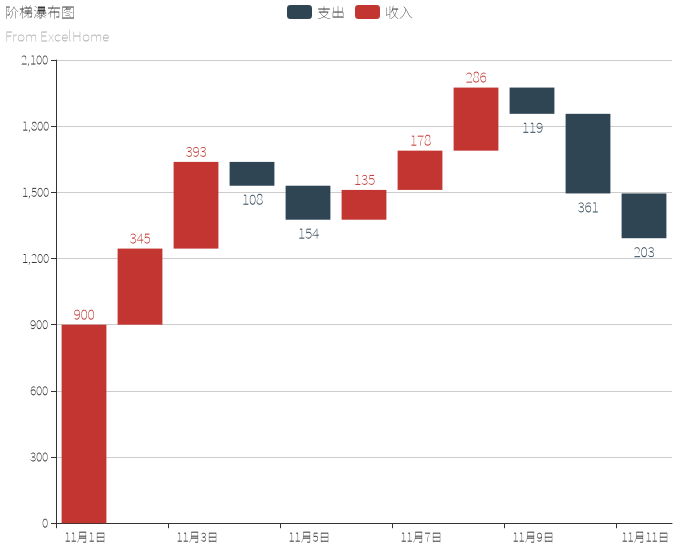

瀑布图


瀑布图是柱状图的一种延伸,它一般表示某个指标随时间的涨跌规律,每一个柱状也不都是从0开始的,而是从前一个柱状的终点位置开始,这样既反映了每一个时刻的涨跌情况,也反映了数值指标在每一个时刻的值。

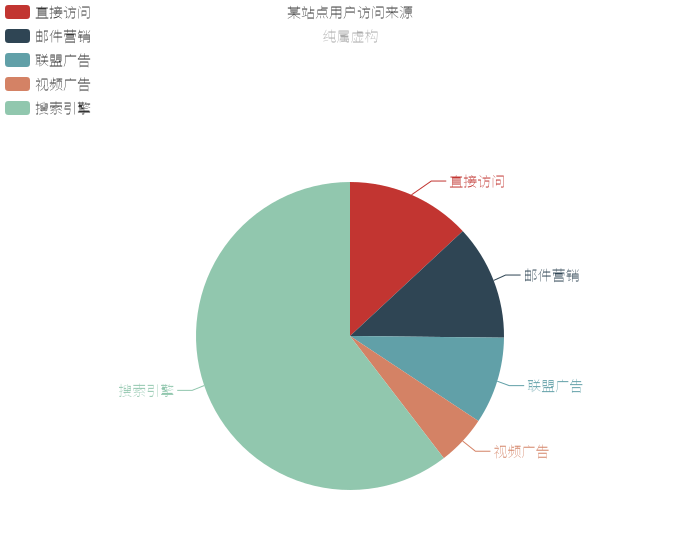

饼图


饼图的本质仍是柱状图,只不过饼图一般用来表示各个类别的比例,而不是绝对的数值,用角度来映射大小。

值得一提的是,因为一个圆饼只有360度,如果类别太多了,这个饼会被切割得非常细,不利于阅读;这种情况下老老实实地用柱状图。

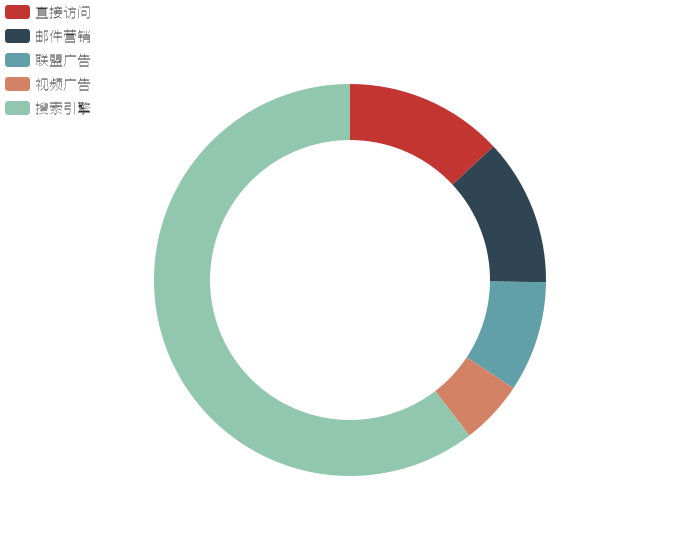

圆环图


本质就是饼图,只不过把实心圆换成了空心的圆环;如果清一色的饼图太过单调,可以考虑换个环形图。

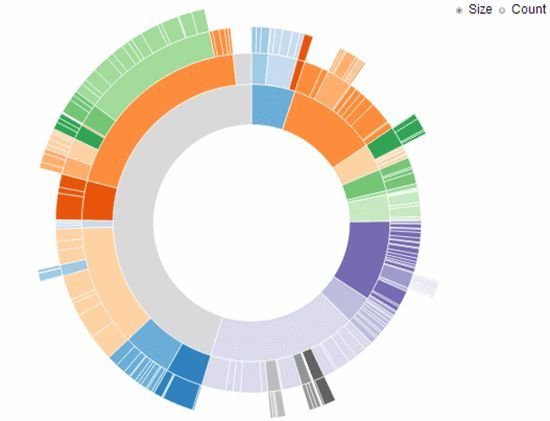

sunburst chart

sunburst chart.jpg

sunburst chart看起来跟饼图比较像,但比饼图更复杂得多。它从中心向外辐射,每辐射一层就细分一层,用来表示多个变量多层之间的比例关系。

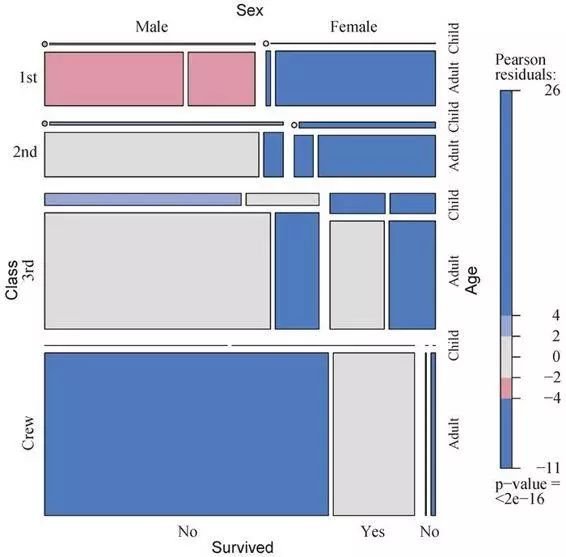

马赛克图


马赛克图比较复杂,与柱状图相比,它的分类变量就多了几个,而且还能实现交叉映射,所以比柱状图更抽象,更细化。


马赛克图隐含着大量的数据信息。例如:(1)从船员到头等舱,存活率陡然提高;(2)大部分孩子都处在三等舱和二等舱中;(3)在头等舱中的大部分女性都存活了下来,而三等舱中仅有一半女性存活;(4)船员中女性很少,导致该组的Survived标签重叠(图底部的No和Yes)。继续观察,你将发现更多有趣的信息。关注矩形的相对宽度和高度,你还能发现那晚其他什么秘密吗?
扩展的马赛克图添加了颜色和阴影来表示拟合模型的残差值。在本例中,蓝色阴影表明,在假定生存率与船舱等级、性别和年龄层无关的条件下,该类别下的生存率通常超过预期值。红色阴影则含义相反。一定要运行该例子的代码,这样你可以真实感受下着色图形的效果。图形表明,在模型的独立条件下,头等舱女性存活数和男性船员死亡数超过模型预期值。如果存活数与船舱等级、性别和年龄层独立,三等舱男性的存活数比模型预期值低。尝试运行example(mosaic),可以了解更多马赛克图的细节。

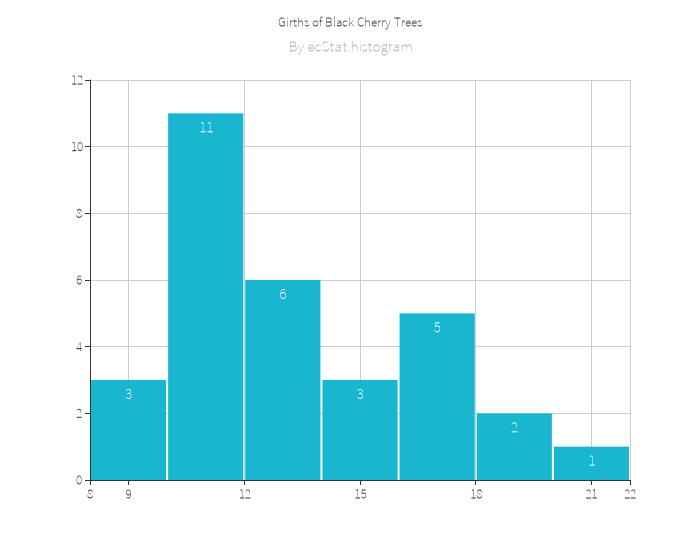

直方图


直方图看起来跟柱状图很像,但其实本质并不一样 (这一点需要注意)。直方图用来表征一个数值型变量的分布,具体来说就是把这个连续型变量划分成多个区间,然后统计各个区间的频数。直方图横轴是数值型变量本身的值,纵轴是频数。

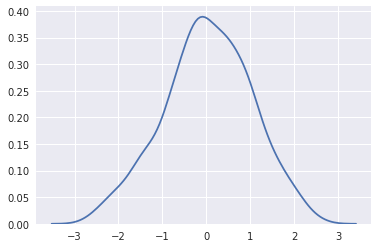

概率密度曲线图


概率密度曲线图本质与直方图类似,不过纵轴不是频数而是频率。正如折线图和面积图一样,概率密度曲线图也可自由选择要不要面积投影。这个图太学术了,一般出现在数学教材中(比如正态分布……)。

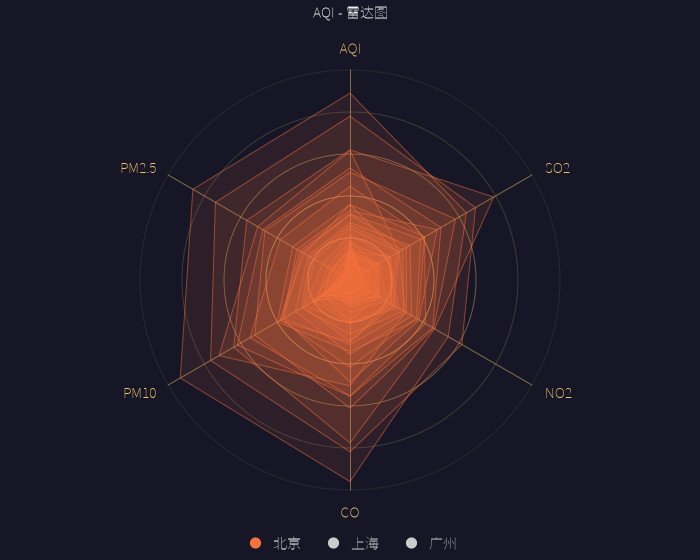

雷达图


很多游戏中的人物能力极向对比就是以雷达图表示的。柱状图一般是一个分类型变量不同类别间的比较,雷达图可以是多个数值不在同一个scale之下;更具体地说,柱状图一般是横向比较,雷达图既可以多个观测之间的纵向比较,也可以是一个观测在不同变量间的横向比较。

值得一提的是,雷达图如果用来横向比较,需先把各个数值变量作归一化处理。

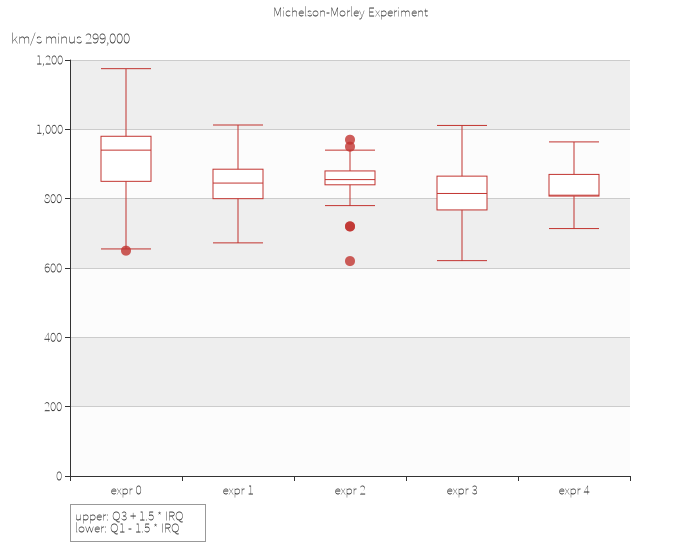

箱线图


箱线图亦称盒须图,也是挺学术的一个图。它用来表征各个数值型变量的分布状况,每一条横线代表分位数,盒内部的横线代表中位数,点代表异常值。

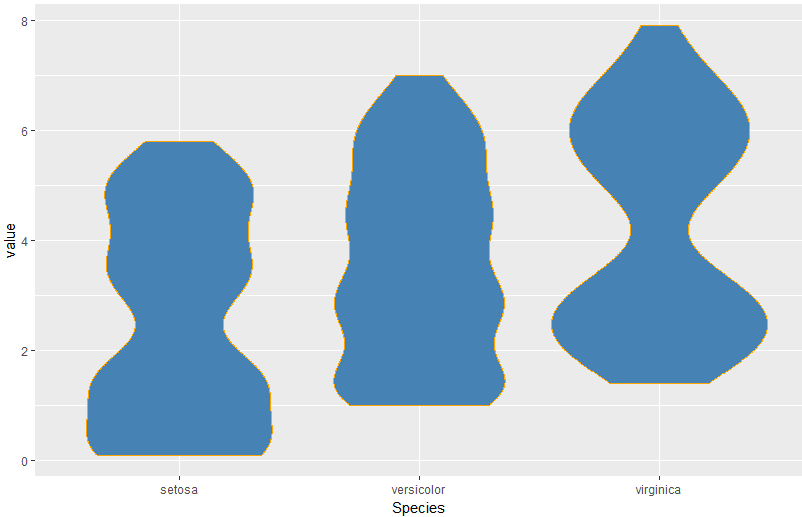

小提琴图


小提琴图本质与直方图一样,都是表征数值型变量的分布,每一个小提琴的宽度代表它在该高度处的频率范围。

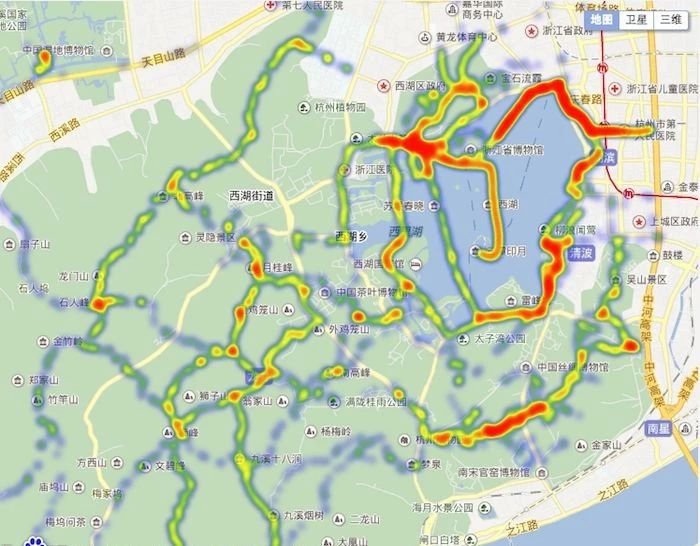

热力图


热力图一般以颜色来映射密度或者其他数值变量,一般来说,颜色最深的地方表示数据最集中。(比较常用,对于热图的解释还需要看图例的含义)

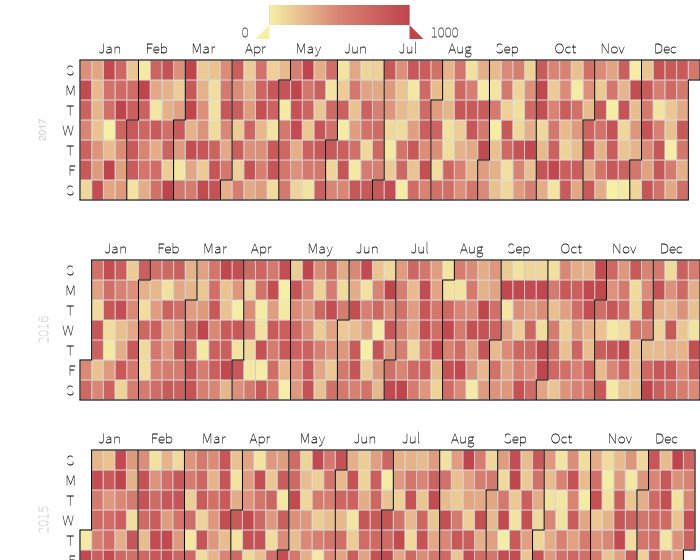

日历图


日历图是热力图的变种,它把每一个矩形重新排列成日历的形状,这样可以方便地观察一段时间内每一天的数值特征。

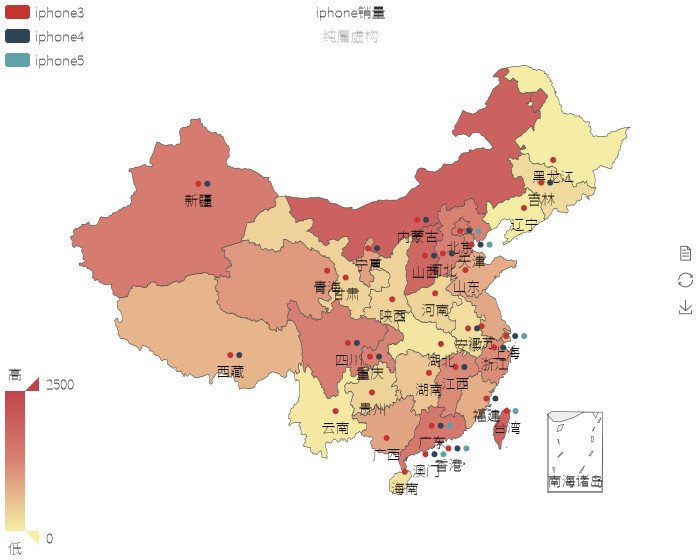

地图


地图用来可视化地理数据,这些数据一般由国家地理测绘部门提供,在一些网站上也能找到,常用的数据格式有shp、JSON、csv等。

地图的绘制原理是基于大量的散点,勾勒成曲线,再连接成多边形——其中每一块多代形代表一个地区,可以是国家、省、市、区县等。

地图的应用主两有种情况:一是如上图一样以颜色填充每一个多边形来映射一个指标,这种情况下地图跟柱状图本质相同,但是多了多边形之间的位置关系;另一种是在地图上叠加散点或者曲线,来表征各个点之间的地理位置。

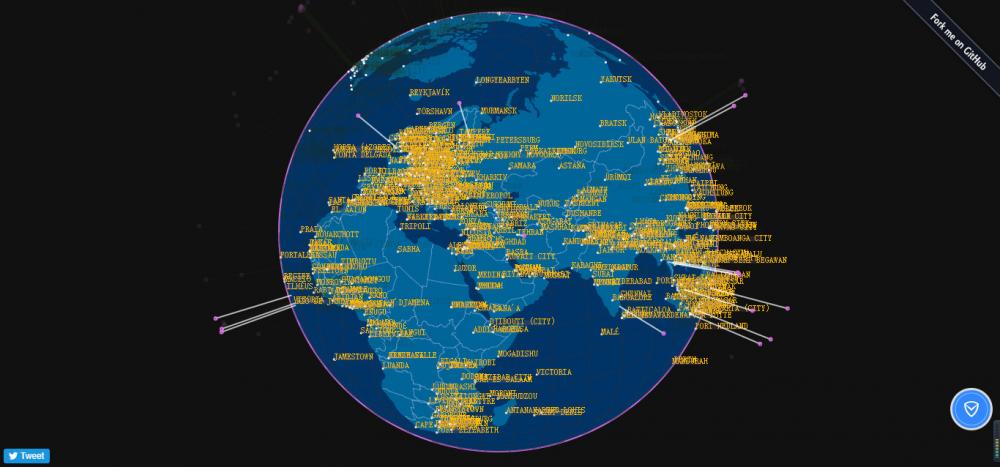

地球图


地图是二维的,三维的就是地球图。这种图形一般是交互的,也就是说你可以用鼠标实现地球的旋转和缩放等操作。

值得一提的是,不要仅仅为了3D就使用地球图,要看数据本身的情况。如果你的数据范围本来就覆盖全球,用地球图很合适;但如果你的数据范围小,就一个国内,甚至一个省市内的,搞个地球图就太浮夸,而且整个球上只有一个非常小的区域有数据,是很不和谐的。

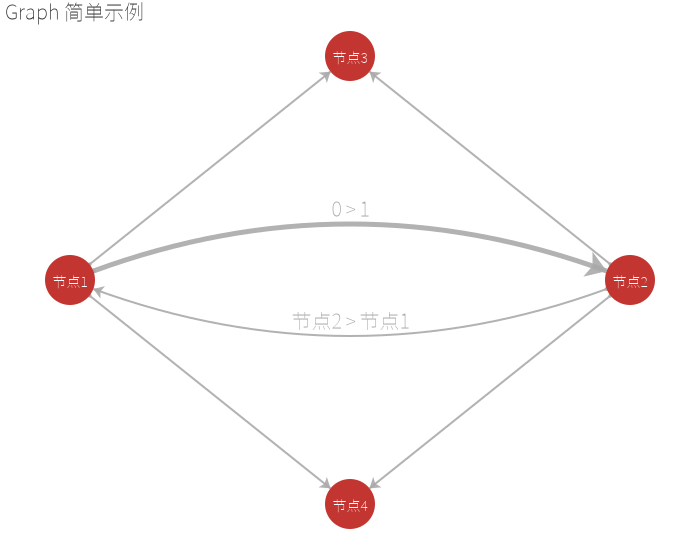

网络图



网络图的元素包含点和边,边分为无向边、单向边和双向边来表征点与点的连接关系,边的粗细可以映射这种关系的强弱。

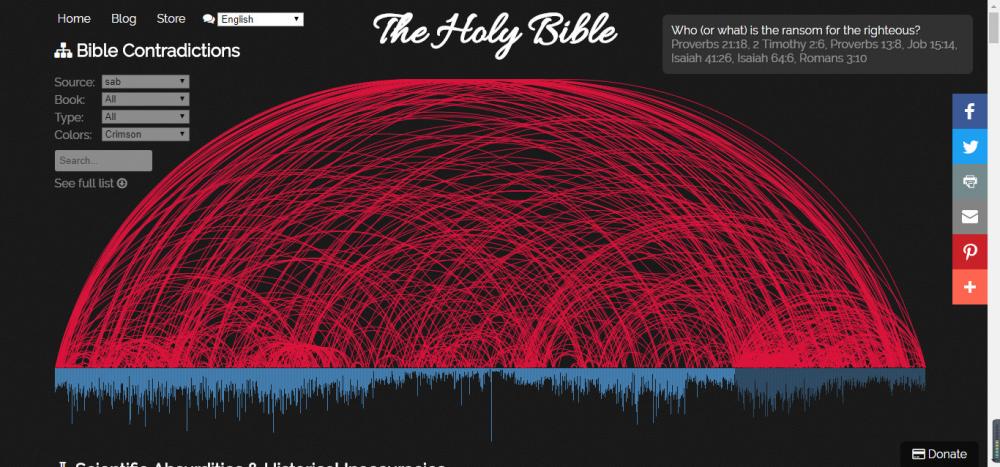

arc diagram


arc diagram也是一种网络图,只不过它把所有的节点一字排开,以弧线来表示边。这样看起来艺术感更强,适合于节点较多的网络关系可视化。

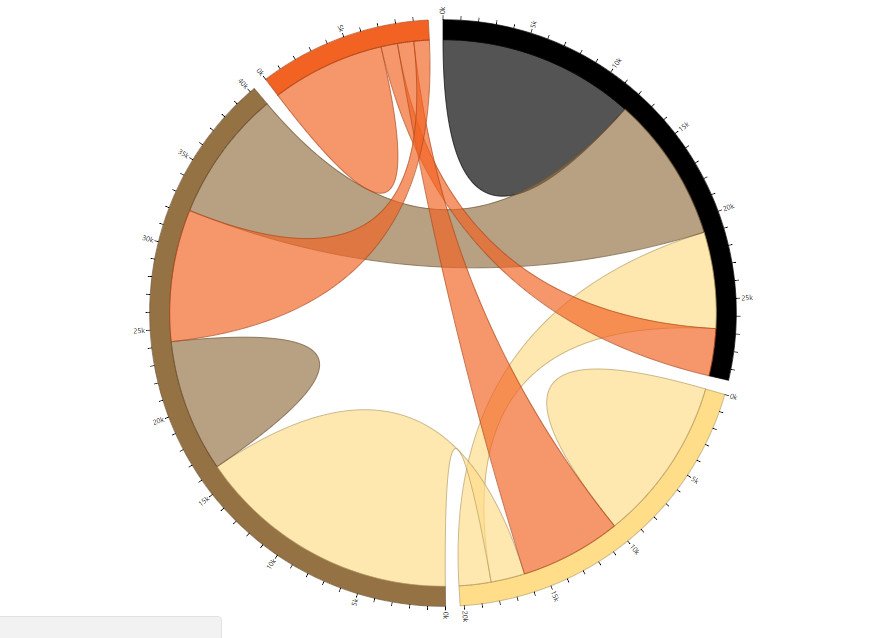

和弦图


和弦图一般用来表示双向的网络关系(比如AB两个城市相互流入流出了多少人),数据结构一般为邻接矩阵。当节点很多的时候,各种弧线交叉得就非常密密麻麻,这种情况下,要么交互,要么考虑别的图形。

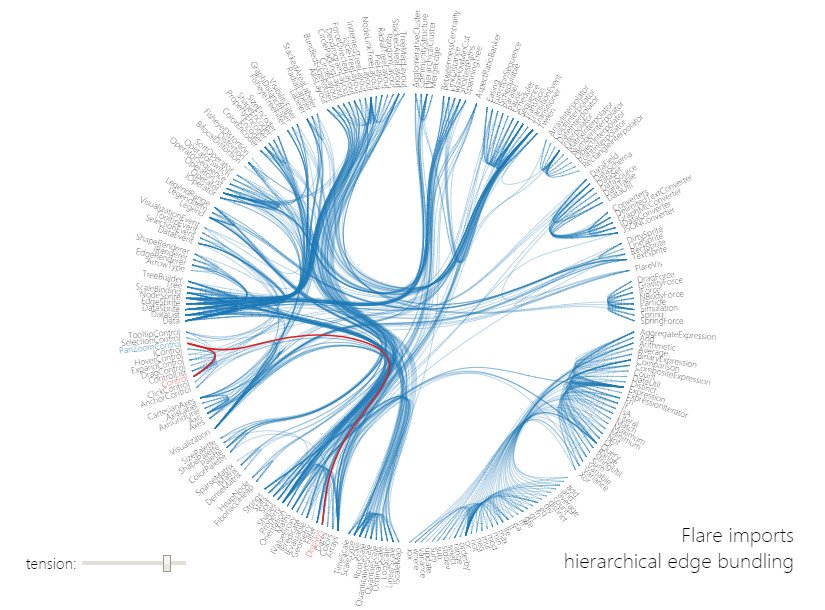

hierarchical edge bundling

hierarchical edge bundling.jpg

hierarchical edge bundling也表示节点间的网络关系,不过它把边扭曲成曲线,这样就适合节点比较多的可视化。

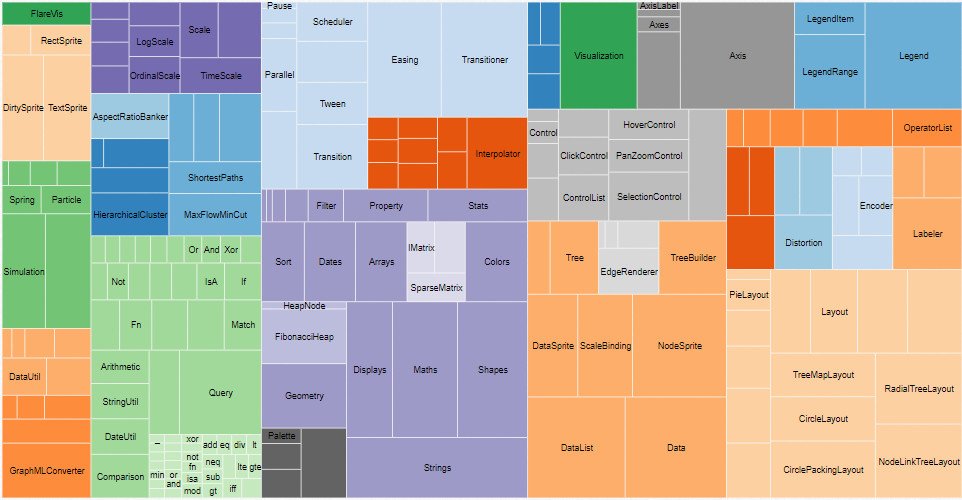

矩形树图


矩形树图本质就是决策树的可视化,只不过排成矩形。它也是把各个变量层层细分,这一点跟sunburst图类似。当变量比较多的时候,做成交互可缩放的形式更合适。

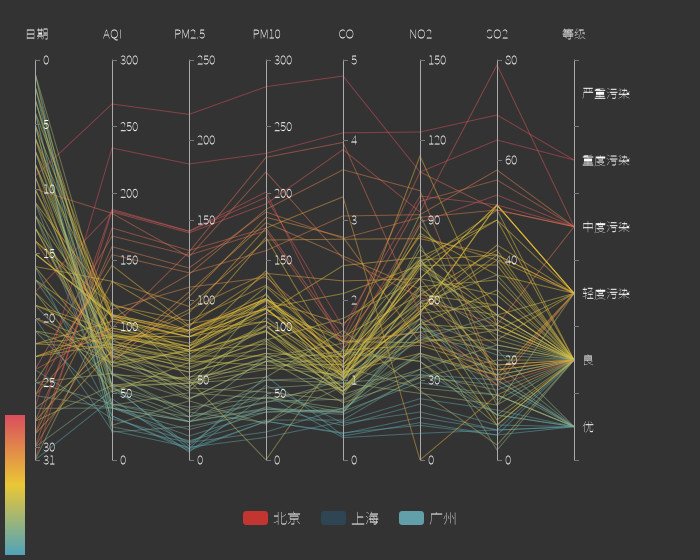

平行坐标图


平行坐标图的优点是可以把多个变量并形排开,把每一个记录都以折线连接上。这样当数据量大的时候,其实可以很方便地观察各个变量的分布情况。

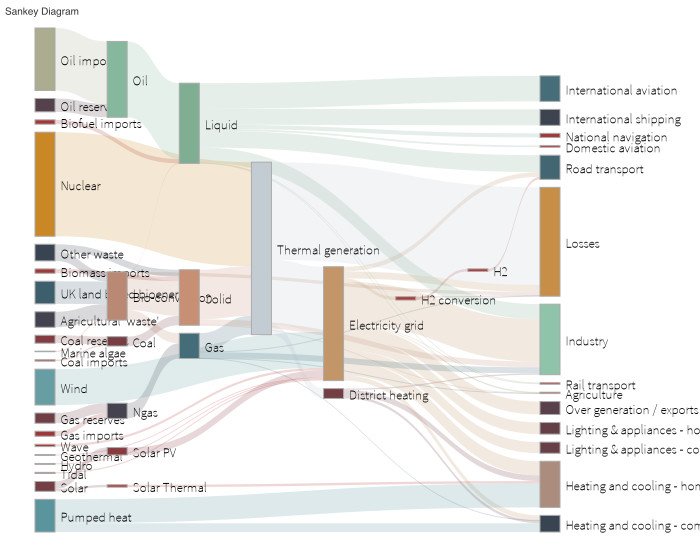

桑基图


桑基图看起来跟平行坐标图有点像,但含义不一样。桑基图主要的用法是表征流量在各个层级的流动关系,上一层如何向下一层分散,下一层如何由下一层汇聚。

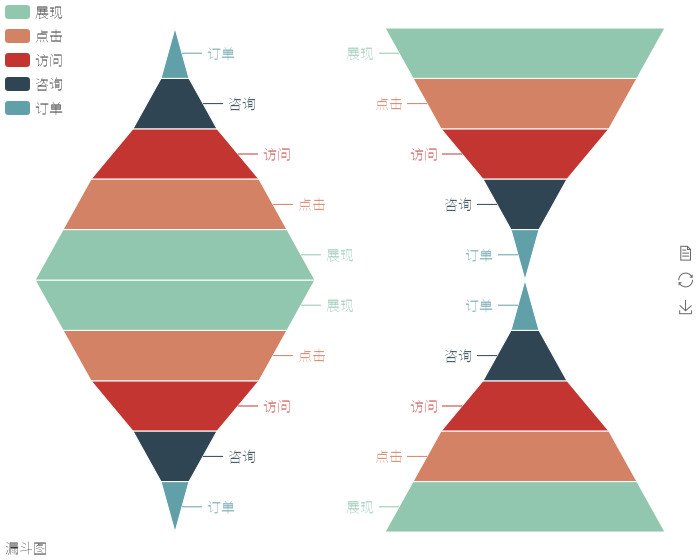

漏斗图


互联网运营有一个很重要的概念就是层级转化,这个每层的转化率用漏斗图来可视化,形神俱佳。如果两层之间的宽度近似,表征该层的转化率高;如果两层之间的宽度一下子减小了很多,表示转化率低。

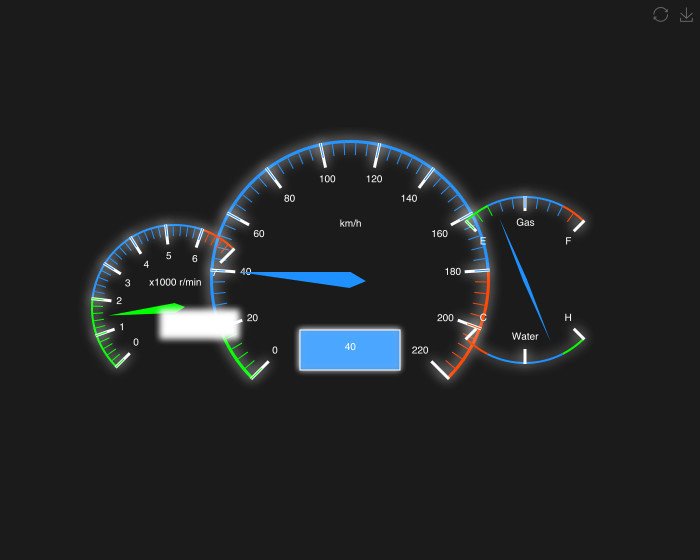

仪表盘


仪表盘的观赏性大于实用性,实际上它的功能很简单,就是表征一个数值型变量在最小值和最大值之间的什么分位。

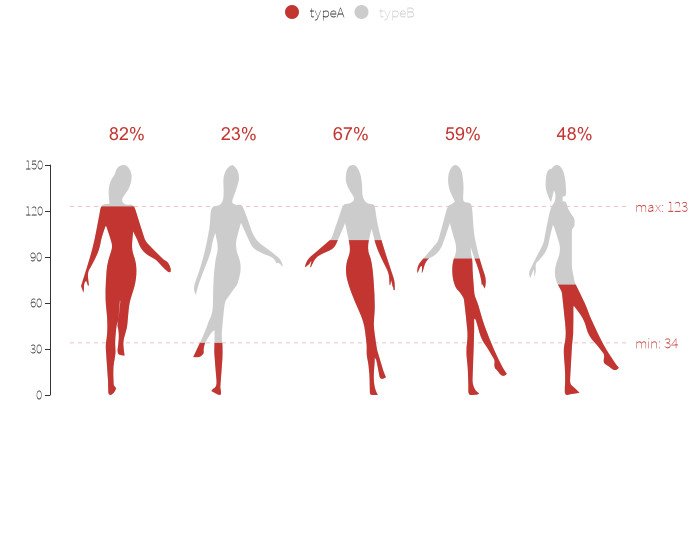

象柱形图


象柱形图其实就是柱形图,只不过把柱子换成了其它的图形。如果数据本身有比较具体、形象的含义和背景,那么用象柱形图是一种比较新颖的选择。

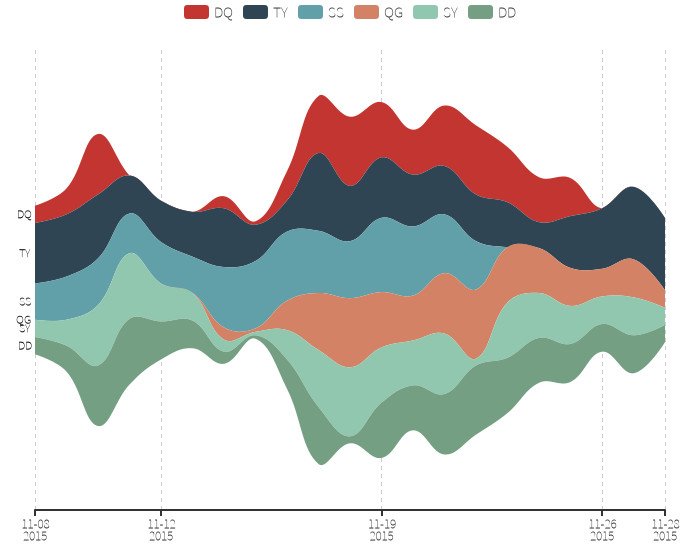

主题河流图


主题河流图好看,但不好解释,如果不是交互式的,最好不要用。它一般是把多个类别随时间的变化数据堆叠起来,表征随时间变化的趋势。

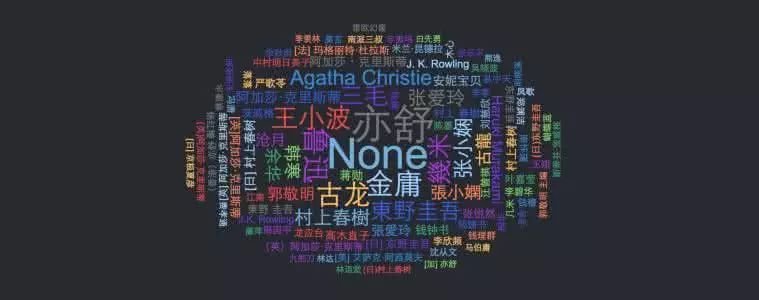

词云图


词云图即是对词汇的频数进行可视化,一个词越大它出现的次数就越多,一般与文本挖掘配合使用。

在实际的数据可视化中,往往不是孤立地用一个基本图形,把多个图形组合、邻接,能交叉对比出更多的信息。比如在柱状图上叠加折线图,在地图上叠加散点图,把多个柱状图放在一起对比等等。



记住数据可视化展现信息是第一位的,好看倒是其次。



图形语法

看了以上这么多图形,对可视化图形也有了一个感性的认识。现在粗略地介绍一下图形语法,想学习全面的图形语法还需去专门学习。


1.数据(data):数据才是图形的灵魂,这点无需解释。

2.几何对象(geom):也就是图形本身,这是可视化的外形。根据数据特征,选择最合适的图形。

3.映射(mapping):映射即是把数据和图形给连接起来。映射什么数据变量,它是连续的还是离散的?

4.标度(scale):这个是从数据中剥离,但是控制数据如何映射到图形上的属性。图形中用什么通道来映射?常用的有颜色、长度、面积、形状、透明度等通道。

5.坐标系(coord):坐标系不一定非得是直角笛卡尔坐标系,比如对于地图并不适合,所以要做专门的投影操作。转换坐标系也有造成不同的视觉效果,比如把柱状图的坐标系转换成极坐标系就变成了玫瑰图。

6.统计变换(stat):对数据进行常规的统计操作,不过也可以先把数据处理好,可视化的时候就不再做变换。

7.分面(facet):如果图形维度较高,并不是一张图能说明的,那么就分面处理。分面实际上是多加了一个维度,就像一页纸和一页书的区别。

8.位置(position):一般来说图形各个元素的位置是由数据决定的,不过在不影响分析的前提下为了视觉美观也可以做一些微调。比如有的散点图只看它在y轴的高度,这个时候就可以在x轴上加扰动,没必要很多点都挤在一起。


掌握了图形语法,对理解可视化的本质,构思图形属性很有帮助;只有掌握了图形语法,才能真正自由地去创造数据可视化,而不仅仅只是往模板里套数据。
